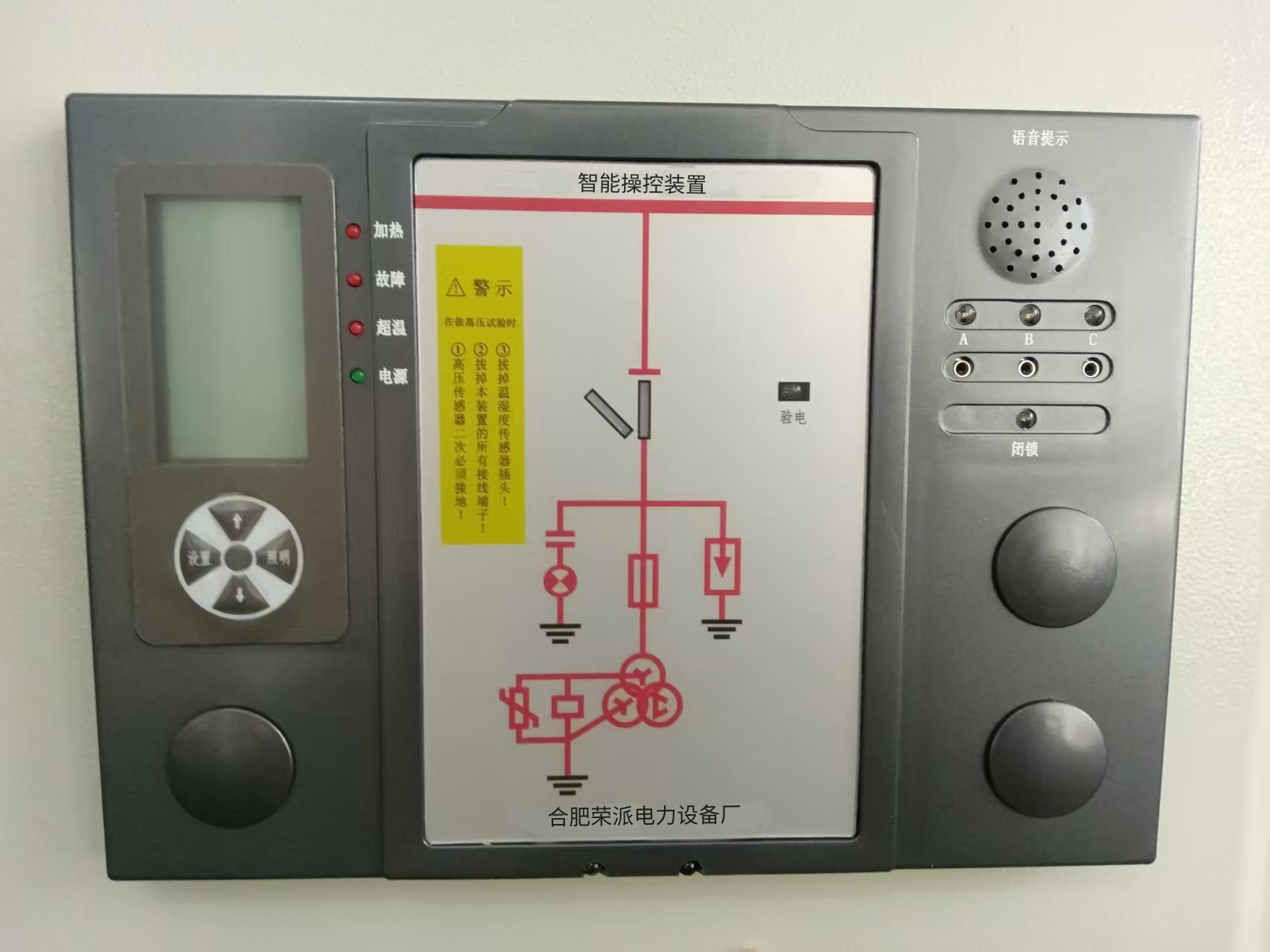

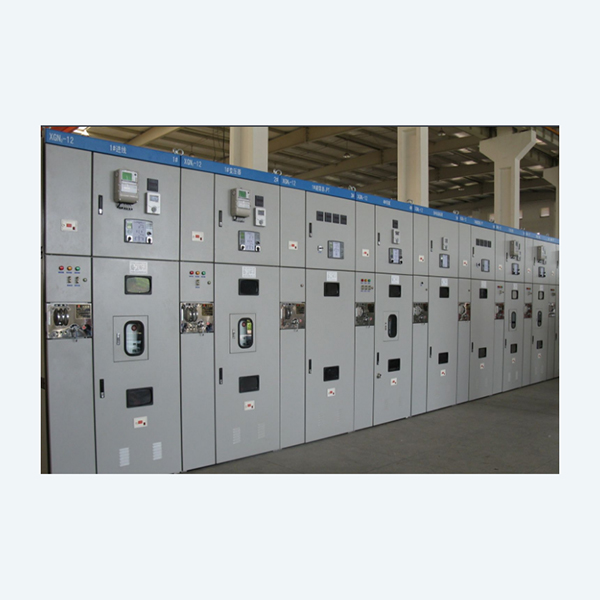

一、产品概述开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；高压带电指示（可扩展验电核相功能）、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口、还可选配主回路电力参数测量、柜内高压电气接点在线测温等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。二、结构特点开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的各种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。三、装置技术参数3.1 使用环境环境温度：-10℃～+55℃（正常工作），环境湿度：≤95%大气压力：80～110KPa海拔高度：≤2500米 3.2 工作电源电 源：AC/DC 220V、DC110V；40～70Hz功 耗：≤10W电源跌落：200ms隔离耐压：3KV3.3 绝缘性能抗电强度：外壳与端子之间大于AC2000V绝缘性能：外壳与端子之间大于100ΜΩ抗 干 扰：符合GB/T17626.8-1998标准抗 震 性：10～55～10Hz 2g 1min3.4 环境温度、湿度测量温度测量范围：0℃～+80℃湿度测量范围：0～99.9%RH控制精度：温度±1℃ 湿度±5%RH触点功率：AC220V/5A(每路)3.5 数据保存时间：响应时间：≤4s保存时间：≥10年3.6 红外人体感应时间感应时间：≤3s语音提示时间：0～29s3.8 通讯方式：RS485（选配）通讯协议：Modbus 通讯波特率：1200、2400、4800、9600四、装置面板功能图面板功能说明图01:温湿度数显控制面板 12:设置键 23:验电指示灯02:加热器A指示灯 13:下调键 24:闭锁解除指示灯03:加热器B指示灯 14:上调键 25: 加热断线指示灯04:排风A指示灯 15:照明键 26：红外接收口05:排风B指示灯 16:远方\就地转换开关 27：红外发射口06:断路器合指示 17:储能控制开关07:断路器分指示 18:合\分闸转换开关08:接地刀闸合指示 19:已储能指示灯09:接地刀闸分指示 20:语音防误提示10:手车试验位置指示 21:验电/核相孔位11:手车工作位置指示 22:高压带电显示指示灯五、开关柜智能操显系列装置功能注释5.1 开关柜状态模拟显示5.1.1 断路器（负荷开关、接触器）状态显示正常情况下，当接地刀断开，手车处于工作位置（对于固定柜，其上下隔离刀闸均处于闭合状态）时：a) 断路器（负荷开关、接触器）合闸时，断路器（负荷开关、接触器）常开触点闭合，操显装置面板中间V字灯红色模拟条发光。b) 当断路器（负荷开关、接触器）分闸时，断路器（负荷开关、接触器）常闭触点闭合，操显装置面板中间V字灯绿色模拟条发光。5.1.2 断路器（负荷开关、接触器）位置显示正常情况下，当断路器（负荷开关、接触器）、接地刀均处于分闸状态时：a) 手车处于试验位置时，试验位置无源触点闭合，操显装置面板手车位置指示灯两个十字灯绿色水平模拟条亮。b) 手车处于工作位置时，工作位置无源触点闭合，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条亮。c) 手车行进到试验位置与工作位置之间时，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条和绿色水平模拟条同时闪烁。d) 当手车处于开关柜外面时，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条和绿色水平模拟条均不亮。5.1.3 接地开关状态显示正常情况下，当手车处于试验位置（对于固定柜，其上下隔离刀闸均处于断开状态）、断路器（负荷开关、接触器）处于分闸状态时：a) 无源接点输入闭合，显示接地开关已合闸，此时接地开关指示灯即操显装置面板中间V字灯红色模拟条发光。b) 无源节点输入断开，显示接地开关已分闸，此时接地开关指示灯即操显装置面板中间V字灯绿色模拟条发光。5.1.4 弹簧储能模拟显示 a) 储能无源触点闭合时，显示弹簧已储能，操显装置面板储能指示灯黄灯亮。b) 储能无源触点断开时，显示弹簧未储能，操显装置面板储能指示灯黄灯不亮。5.2 防误语音提示及线外人体感应功能当操作人没不慎进行错误操作时，操显装置均会针对以下几种错误情形给出及时的语音和灯光信号，提醒操作人员停止操作，避免进一步发生事故。5.2.1 当接地刀处于分闸状态、断路器（负荷开关、接触器）处于合闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的红绿模拟发光条、断路器状态指示V字灯绿色模拟发光条和接地刀状态指示V字灯红绿模拟条均闪烁，断路器状态指示V字灯红色模拟发光条亮平光，同时伴有防误语音提示“请分断路器（负荷开关、接触器）”。5.2.2 当接地刀处于合闸状态、断路器（负荷开关、接触器）处于分闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的线绿模拟光条和接地刀状态指示V字灯绿色模拟条均闪烁，接地刀状态指示V字灯红色模拟发光条亮平光，同时伴有防误语音提示＂请分接地刀＂5.2.3 当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的红绿模拟发光条、断路器状态V字灯绿色模拟发光条和接地刀状态指示V字灯绿模拟条均闪烁，断路器状态指示V字灯红色模拟发光条和接地状态指示V字灯红色模拟发光条均亮平光，同时伴有防误语音提示“请分断路器（负荷开关、接触器），请分接地刀”注：三条语音提示内容主要针对手车式断路器（负荷开关、接触器）柜。5.3 分合闸操作功能AKS系列开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，也可根据客户实际需要改为相应的按钮可实现以下操作：1)分合闸操作； 2)储能操作； 3)远方/就地操作； 4)照明操作。5.4 加热除湿及排风控制功能5.4.1 可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热，排风、除湿的上下限值。5.4.2 出厂默认：温度上限+15℃，下限+5℃； 湿度上限90%RH，下限75%RH； 排风上限+40℃，排风下限+30℃。5.4.3 加热启动：当传感器测得的环境温度低于设定的温度下限值，或者测得的湿度值大于设定的湿度上限值时启动加热。5.4.4 加热停止：a) 当传感器测得的环境温度高于设定的温度上限值或测得的湿度低于设定的湿度下限值时，停止加热；b) 当传感器测得的环境温度超过+40℃时无条件停止加热，防止过热损伤。5.4.5 排风启动：当传感器测得的环境温度高于设定排风上限时，启动排风，低于排风下限时，停止排风。5.4.6 加热断线：当传感器温湿度测量输出均正常，但装置背部加热端子没有正常接待负载（加热器）或者有接待负载但外接线路本身有断线时，加热断线灯亮。5.5 高压带电显示及闭锁功能5.5.1 通过接入电容式高压带电传感器（其输出短路电流不低于220μA±10%），不但可以显示高压回路带电状态（三相），还可以与电磁锁配合实现柜体门的强制闭锁。并且装置运行中失电时，不会引起电磁锁误动。5.5.2 主回路A相、B相、C相中某一相或几相带电，则操显装置面板对应的带电指示灯亮，同时将随机所配的验电笔插入操显装置面板对应相的验电孔，则该相指示灯不亮或者变暗，验电灯亮；此时背部“带电闭锁输出”接点断开，电磁锁闭锁，操显装置面板解锁指示灯不亮；三相均不带电时，则对应的带电指示灯均不亮，此时带电闭锁输出闭合，电磁锁打开，操显装置面板解锁指示灯亮。5.5.3 LED启辉电压（KV）：≤额定母线相电压×（0.15~0.65） 闭锁启控电压(KV)：≤额定母线相电压×0.65注： 强制闭锁控制电源可采用交流或直流220V由用户自行提供。5.6 通讯功能（可选）装置配有标准的RS485通讯接口（Modbus协议，波特率1200、2400、4800、9600可选）用户可根据实际需要选配。六、液晶显示及参数设置6.1 显示界面开机后自动进入温湿度显示界面6.2参数设置及查询如图一所示，对界面的操作及参数的设置由装置左上部液晶屏下方的四个按键完成。分别是设置键，上调键，下调键，照明键。设置键：按下可进入参数设置界面，或作为确定键使用。上调键：使参数加一，或进入上幅显示界面。下调键：使参数减一，或进入下幅显示界面。照明键：按下启动/关闭照明灯，或作返回键使用6.2.1参数设置按下”设置”键进入主菜单，在主菜单中选中参数设置菜单，按”设置”键进入参数设置界面，在对各项参数进行设置。6.2.2参数查询按下”设置”键进入主菜单，在主菜单中选中参数查询菜单，按”设置”键进入参数查询界面，按上翻，下翻键可以查询各项参数。6.3 出厂默认值：①温度上限TH：+15℃， 下限TL：+5℃②湿度上限HH：90%RH， 下限HL：75%RH③排风上限FH：+40℃， 下限FL：+30℃ 注：参数的上限与下限的设置之间应相差1个单位值，否则参数设置无效。七、安装与调试7.1 安装1、采用面板式三点安装，将此产品用随机所配的安装支架紧固在开关柜门板上，接线时将对应的线头接到对应的端子上，并将端子拧紧。2、装置背部端子排采用2.5mm2螺钉固定，最多允许接2.5mm2导线一根，1.5mm2导线两根，端子均为可插拔式。7.2 注意事项1、严格按照装置端子标示接线。进行工频耐压试验时，必须把带电显示部分A、B、C三相及接地端子断开并用随机所配的短接端子短接，所有开关量输入节点必须是无源接入，信号线必须用屏蔽线，且电源线、输入线和输出线必须分离。2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米（如果高于2500米订货时应注明）；3、产品出厂时已调教好零点和精度，请勿随意调整；未按以上事项操作可能损坏产品。7.3 调试1、 按端子图接好线并校对正确后，通入电源。2、将各开关量输入端短接，检查其功能是否正常。3、湿度控制功能,用嘴对传感器吹气,至加热指示灯亮,加热输出端应为短路状态,当未接加热器时,断线报警灯亮,则该功能正常。4、带电显示器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮，不带电时，闭锁锁解除绿色指示灯亮。注意：在对开关柜一次系统做耐压试验时，如试验电压超过额定电压，请将本装置1、2、3、4号端子拔出并短接。附1：装置尺寸图 开孔尺寸：220X165mm

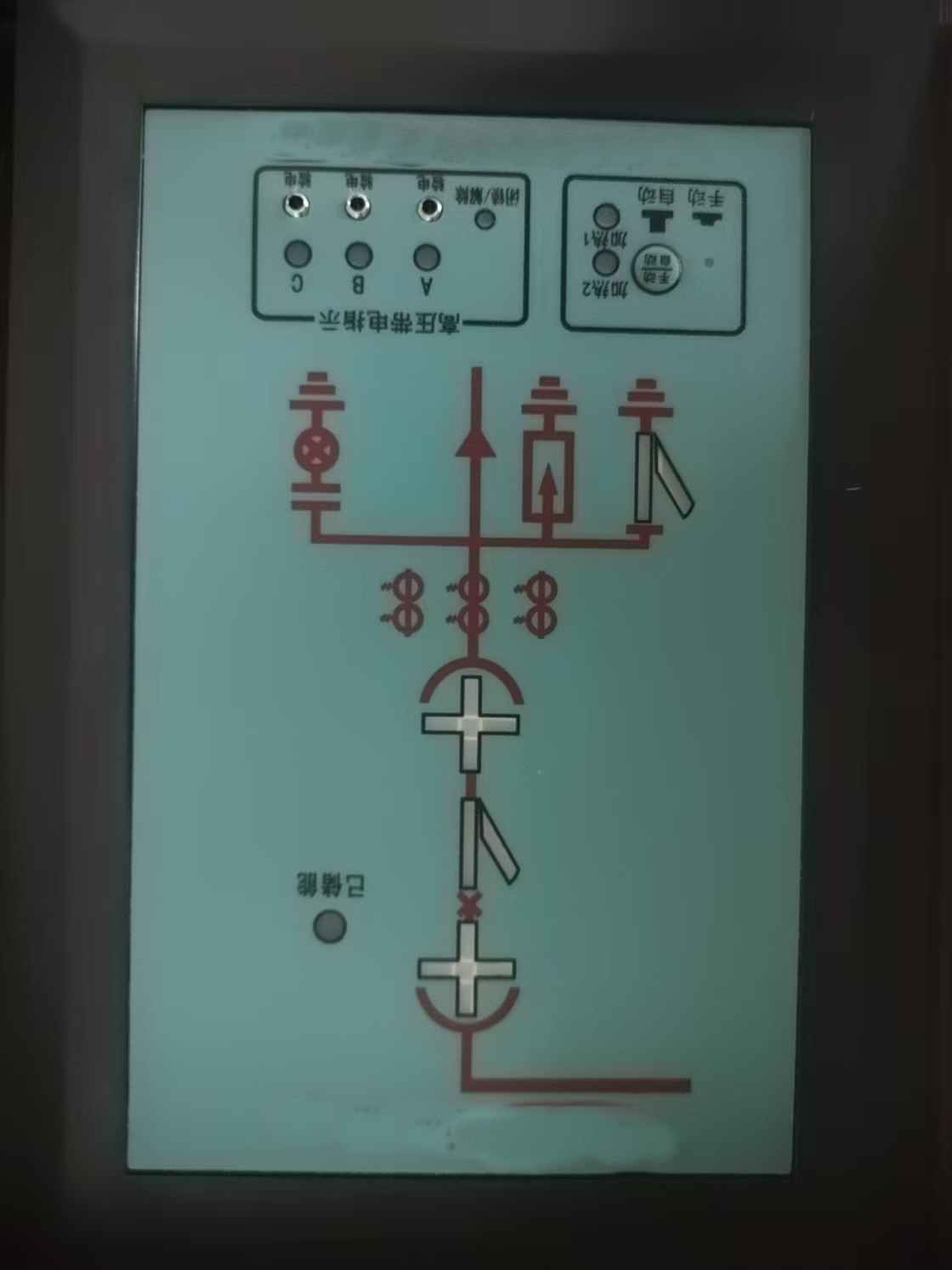

产品概述RS-YS-ZT-7200 多功能开关柜状态智能显控仪。 产品功能强大，使用于3-35KV 户内开关柜、中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议。RS-YS-ZT7200能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。 技术指标 工作温度：－20℃～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电源：AC85～265V/DC110～300V湿度测量范围：20%～99%RH温度测量范围：－20℃～＋80℃湿度测量精度：±3.0%RH无线触点测温范围：-55℃～＋125℃温度测量精度： ±1℃响应时间：≤2s人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485通讯接口通讯波特率：1200bps、2400bps、4800bps、9600bps可设置数据格式：8个数据位 1个停止位 无奇偶校验发射模块与接受模块间空旷距离：1、＜100米 功能4．1断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；4．2 手车位置显示无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。4．3接地开关位置显示无源触点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源触点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。4．4弹簧储能显示无源触点闭合，黄色07 指示灯发光，显示断路器已储能。4．5带电显示及闭锁功能 1、LED启辉电压（KV）：额定相电压×(0.15-0.65) 2、闭锁启控电压（KV）：额定相电压 ×0.65 3、当三相同时不带电时，闭锁灯灭，启动电磁锁动作。4．6自动加热除湿控制及温湿度数字显示功能可带2路温湿度传感器，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上、下限值。当环境湿度大于所设定湿度的上限值或其温度小于其所设定温度的下限值时，启动加热；当环境湿度小于所设定湿度的下限值与其温度大于所设定温度的上限值时，停止加热；当环境温度≥50℃时，无条件停止加热，防止过热损伤。4．7人体感应探头 当有人站在柜前停留时，并且回路带电，语音提示“本回路已带电”。4．8手动照明 按下操作键盘中的照明键，为手动启动柜内照明（显示屏上方有照明两字显示），重复按键则为手动关闭照明。4．9智能语音防误提示功能 1、当断路器合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分断路器”。2、接地开关合闸状态，误将手车从试验位置推至工作位置时，语音提示“请分接 地开关”。 3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。4、当柜体主回路送电时，语音提示“本回路已带电”。4．10转换开关功能装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。4．11无线测温功能可以同时测量3～12点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或报警信号。附图：无线测温安装说明1）、触点测温单元结构无线测温在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块（已组装在操控装置里）及外置天线。2）、无线温度传感器尺寸及参数安装尺寸图：（单位：mm）特点及参数1.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。2.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。3.内模块发射距离为20～30米。4.测温范围-20℃～150℃。 3）、安装测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。①.把表带状的测温模块放在被测物体上。②.把表带状的测温模块的一端穿过另一端。③.直到表带状的测温模块紧紧地套在被测物体上。④.把延长部分的表带剪掉。⑤.安装时柜体要停电。4）、无线测温示图如下：①、3路无线测温发射模块：颜色为（黄、绿、红），标号为（A1、B1、C1）。②、6路无线测温发射模块：颜色为（黄、绿、红），进线室为（A1、B1、C1），出线室为（A2、B2、C2）。③、9路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）。4、12路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）；（A4、B4、C4）。4．12通讯功能RS485接口，通信波特率最高达9600bps，可用于读取装置数据和设置定值。

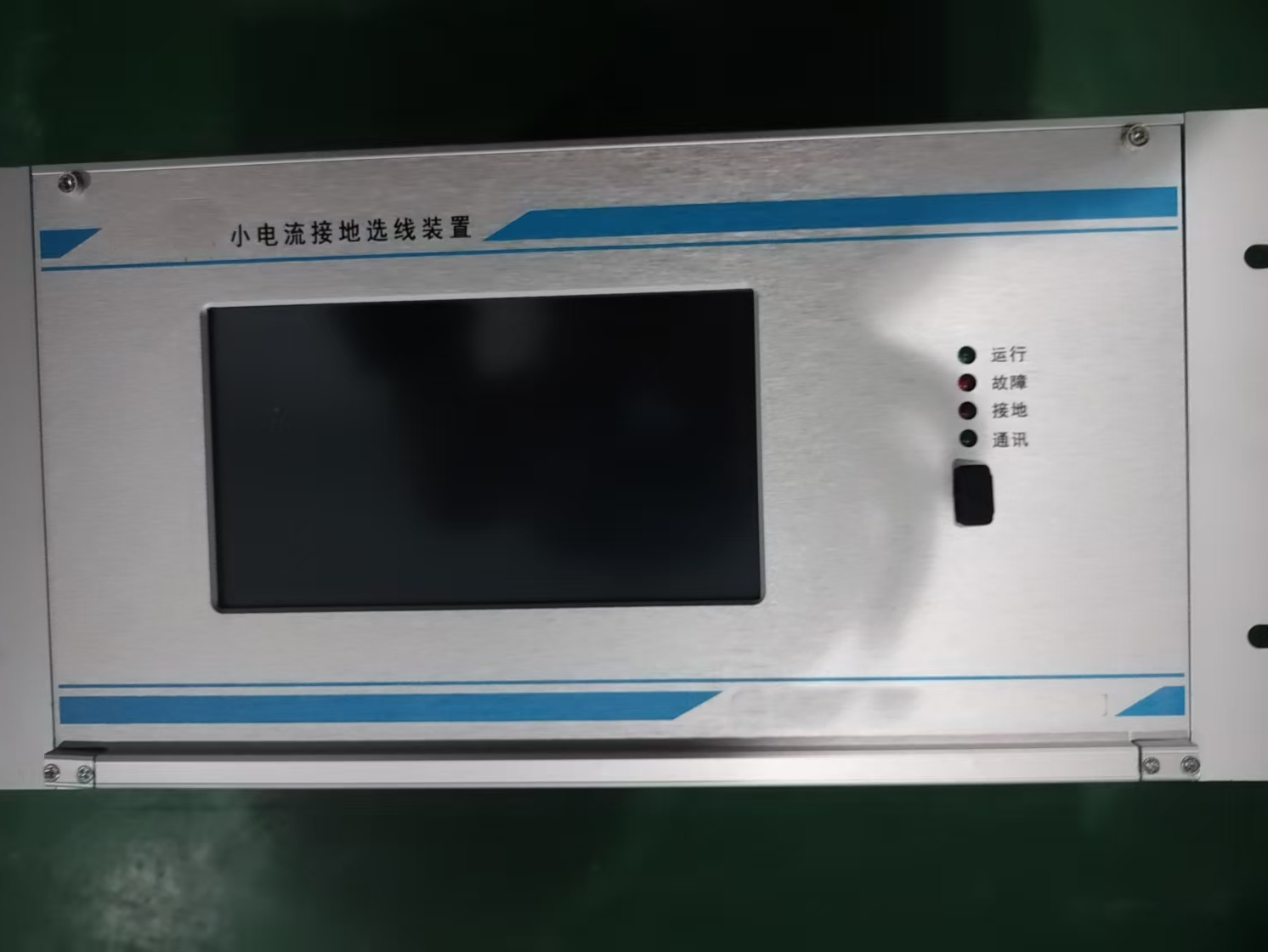

1、概述 小电流选线装置是工业现场电路保护系统的组成部分，该装置能够在电路系统发生接地（弧光或金属性）现象时准确判断出故障出现的位置，并把信息进行远程传输，从而方便现场人员检修。1.1.功能及特点该装置结构采用模块化设计，主控片采用内置DSP高速度自带数据采集模块的高性能单片机，各模块之间采用可冗余校验、多主发送的CAN通讯方式进行数据交换及共享。面板采用显示屏及简单的5键操作功能进行人机对话。系统采用双看门狗方式来检测系统的运行；较宽的工作输入电压，较高的电流信号测量精度；具备故障和设置信息的记忆功能；具备实时数据和故障数据远传功能。1.2工作原理装置启动运行后，系统时刻监测各段的零序开口电压变化情况，一旦开口电压在连续3ms内的值大于给定的值时，立即启动该段的选线功能，同时对接下来一个周期内的开口电压进行采样并计算有效值，通过有效值的大小来判断系统是否符合接地故障，如果符合条件，则显示屏弹出故障界面，显示故障的位置及故障时的电流值。在选线方法上，系统采样相位法和最大有效值法。启动选线后，选线部分先采样一个周期的数据，延时若干个周期后进行下一个周期的数据采样；通过对比两采样周期数据的变化来判断相位是否变化，如果相位发生变化（弧光接地发生后消弧设备投入保护的情况），而且其有效值大于一个设定的限值（作为干扰信号值）时，认为该段发生故障；如果该段所有相位都不发生变化（弧光接地时消弧设备不投入保护或发生的是金属性接地），则根据有效值最大法来判断故障位置。故障发生并选出后，系统给出无源接点报警信号，也可根据客户定制要求外挂一对一的报警接口模块。2.3使用环境 环境温度：-20℃~+60℃； 大气压：80~110Kpa； 空气相对湿度：90%（25℃），50%（60℃）；适用范围：3KV~35KV系统；周围不能有爆炸危险介质，不得在含有腐蚀性或破坏绝缘的导电介质或气体中使用；安装在通风良好、防尘、防沙、防雨的地方。3. 装置结构 3.1硬件框架 选线装置的硬件由电源模块、显示模块、选线模块和CAN总线模块组成。 电源模块部分提供装置电路所需各种电压，同时该模块板集成有继电器，供报警输出使用；显示模块部分用于采集开口零序电压、显示、数据保存及数据远传功能；选线板负责母线及及支线各零序电流回路的采样。CAN总线负责把以上上模块有机的组合在一起。框图如下：

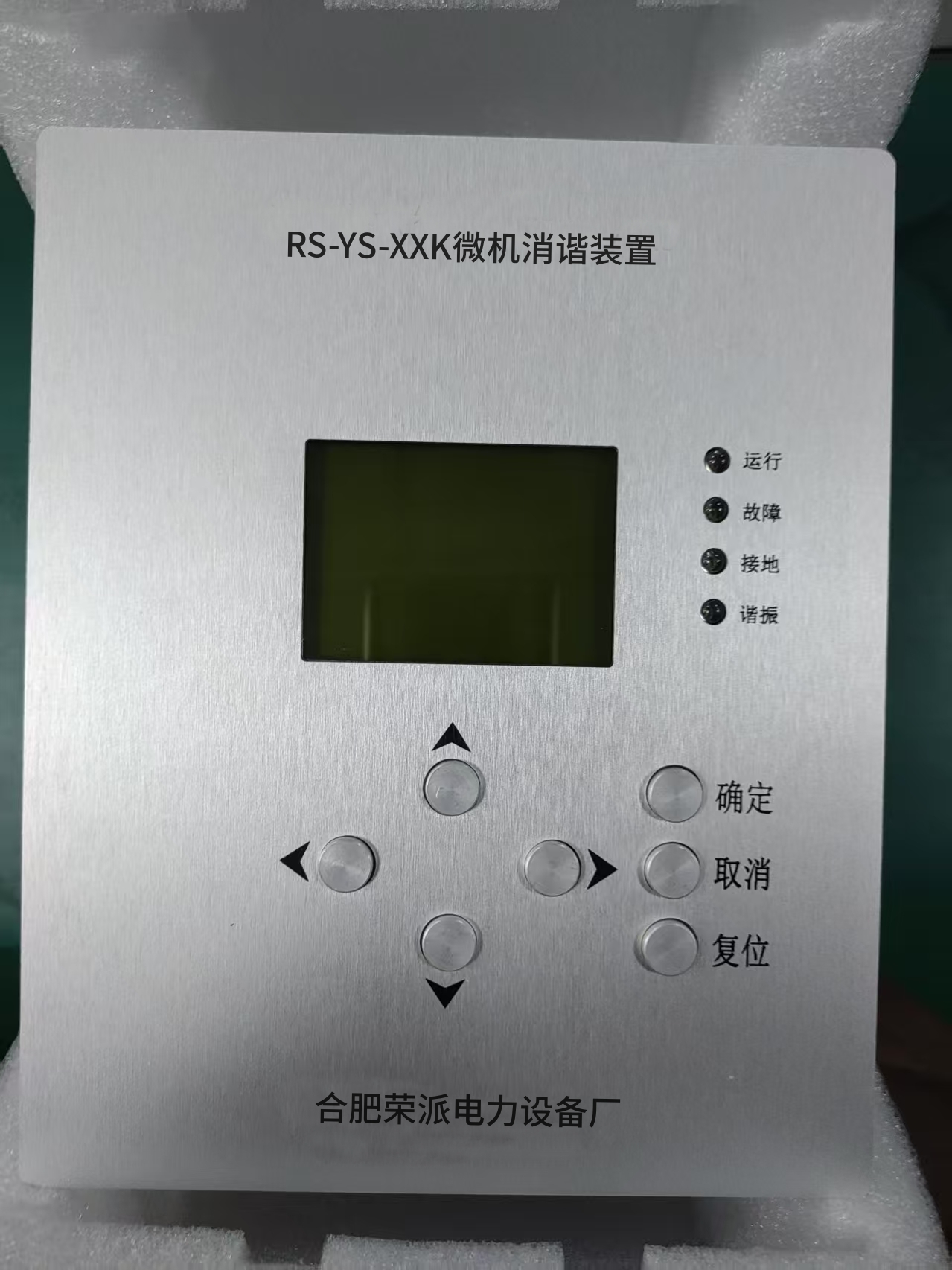

1概述RS-YS-XK系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析。如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。 2功能及特点u 模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；u 实时监控系统状态，对出现的异常运行状态做出准确判断，并做出及时动作；u 工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；u 故障追忆功能，显示最近20次历史故障记录；u 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；u 双硬件看门狗电路确保软件运行的可靠性；u 中文液晶显示，运行状态清晰，菜单式操作，方便易用。本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。3 装置正面效果图信号灯及按键说明：u运行：正常运行指示灯，闪烁频率1Hz;u谐振：谐振故障指示，谐振故障消除后熄灭；u报警：故障指示，系统正常运行后熄灭；u ↑ ↓ ±：菜单选择和参数调整按键；u确认：进入下级菜单和确认参数设定按键；u取消：返回上级菜单和取消参数设定按键；复位：系统重新启动按键。 4 工作原理微机消谐装置控制器是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键和显示模块、信号采集模块、动作和报警信号输出模块、通信模块和电源模块等构成。消谐功能是根据电网发生谐振故障时，电压互感器开口三角产生一定频率的交流电压，消谐装置采集此交流电压信号，对其进行变换和分析，判断系统出现的谐振类型，并且及时触发消谐电路工作，同时发出报警，从而起到消除铁磁谐振的目的。 微机消谐装置端子接线a) 端子 A为装置信号通讯：u A15~A16为第 I段母线开口电压输入;u A9~A10为第 II段母线开口电压输入；u A5~A6为接地公共端；u A4 为485通讯接口匹配电阻接入端，当把A2与A4连接时，485匹配电阻将被接入到通讯网络中。u A3为485通讯接口地，使用时通过485屏蔽电缆的屏蔽层单端连接到地；u A2为485通讯接口A端子;u A1为485通讯接口B端子;b) 端子 B 为装置电源报警：B15~B16提供电源输入接口；u B11~B13为接地端；u B5~B6为第 I段母线故障报警端子,常开；u B3~B4为第 II段母线故障报警端子,常开；u B1~B2为失电报警端子，常闭；微机消谐装置安装尺寸深度：120mm前面板尺寸：160*195mm9 微机消谐装置通讯规约消谐 MODBUS（RTU 模式）通讯规约，采用 RS-485, 波特率为9600bps，1 位起始位,8 位数据位，无奇偶校验，1 位停止位，共 10位。XHG 出厂时站址和通讯波特率已设好，站址为 01。CRC校验权值为 CRC-16=X16+X15+X5+1

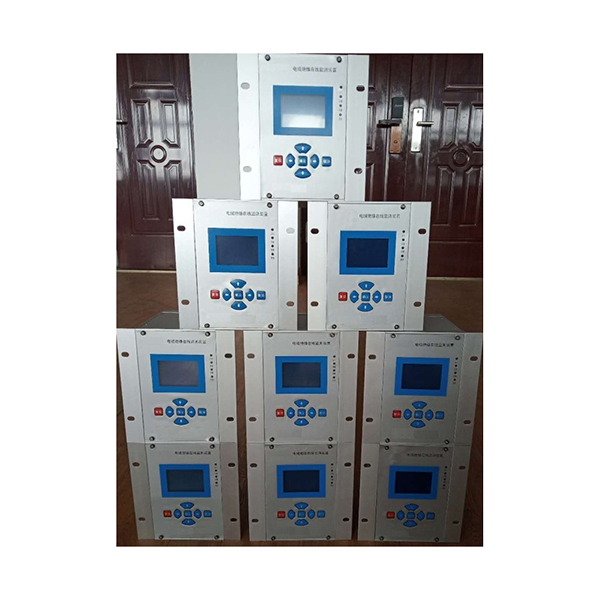

一、产品概述1. 概述 电缆绝缘在线监测将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，准确的辨别出：接地故障、断线故障和电缆绝缘泄露。 本装置对电力系统电缆的运行故障均准确判断，动作迅速，较完善地实现了监测保护等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。2.功能及特点 模块化设计，结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证； 实时监控系统状态，对出现的异常运行状态做出准确判断，并作出及时动作； 工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态； 故障追忆功能，显示最近20次历史故障记录； 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用； 双硬件看门狗电路确保软件运行的可靠性； 中文液晶显示，运行状态清晰，菜单式操作，方便易用。3．信号灯及按键说明： 运行： 正常运行指示灯，闪烁频率1Hz; 报警： 故障指示，系统正常运行后熄灭； 预警： 电缆故障指示； 接地： 系统故障指示，系统正常运行后熄灭； ←↑↓→：菜单选择和参数调整按键； 确认： 进入下级菜单和确认参数设定按键； 取消： 返回上级菜单和取消参数设定按键； 复位： 系统重新启动按键。二、操作说明 设备在到达现场后，先进行控制器试验，电源为交（直）流220V±10%。如果使用直流电源在送电前需检测电源的极性是否正确。 通电开机后液晶屏显示： 2．一次停运时，3秒后显示界面： 3．按下“确认”按键进入主菜单界面： 通过“↑↓”按键选择操作项目，选定项为反色显示。按下“确认”可进入要操作的子菜单界面。主菜单共有6项，还有3项如下图： 4．故障追忆 通过“↑↓”按键查询最近20次故障的历史记录。按下“取消”返回主菜单界面。 5．电压显示 6．泄露电流 7．时间设置 通过按“←→”按键选择修改时间参数（选中项反色显示），“↑↓”按键来修改时间，显示的时间依次为“年-月-日-时-分”，“确认”按键保存新设置的时间并返回主菜单，“取消”按键不保存新设置的时间并返回主菜单。 8．通讯设置 通过按“←→”按键选择修改通讯参数（选中项反色显示），“↑↓”按键来修改通讯地址，“确认”按键保存新设置的通讯地址并返回主菜单，“取消”按键不保存新设置的通讯地址并返回主菜单。 09．版本信息三、使用环境 1． 海拔高度：小于2000m，特殊情况下可达4000m； 2． 工作环境温度：-10℃- 60℃； 3． 空气相对湿度：90% (25℃)、50% (40℃) 4． 使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体； 5． 安装地点具有防风、防雨和防尘设施。按下“取消”返回主菜单界面。四、装置端子接线图五、开孔尺寸：126mmx178mm 深度200mm六．通讯规约 MODBUS（RTU模式）通讯规约，采用RS-485, 波特率为9600BPS，1位起始位,8位数据位，无校验，1位停止位，共10位。装置出厂时站址和通讯波特率已设好了，站址为01。 CRC校验权值为CRC-16=X16+X15+X5+1 1．主站询问下行报文格式： 地址+功能码+起始地址+字长度+16位CRC校验码地址功能码起始地址数据字长度CRC校验码ADD03H00H00H00H02HCRC低CRC高 2. 从站应答上行报文格式： 地址+功能码+字长度+数据长度+16位CRC校验码地址功能码字节长度数据CRC校验码ADD03H06H6字节CRC低CRC高 1.数据格式定义:地址状态定义备注0001H系统故障=00 00 00 00H (正常运行); =00 01 00 01H (A相弧光接地);=00 02 00 01H (B相弧光接地);=00 04 00 01H (C相弧光接地);=00 01 00 02H (A相金属接地);=00 02 00 02H (B相金属接地);=00 04 00 02H (C相金属接地);=00 01 00 04H (A相PT断线);=00 02 00 04H (B相PT断线);=00 04 00 04H (C相PT断线); 电缆故障=00 11 00 00H (L1故障) =00 12 00 00H(L2故障) =00 13 00 00H (L3故障) 例：若设备地址为1 1．读取状态数据 主站发送：01 03 00 00 00 02 C4 0B ， 其中C4 0B为CRC校验码 设备回应：01 03 04 06 00 00 13 00 00 00 00 A4 B6 ， 其中A4 B6为CRC校验码。

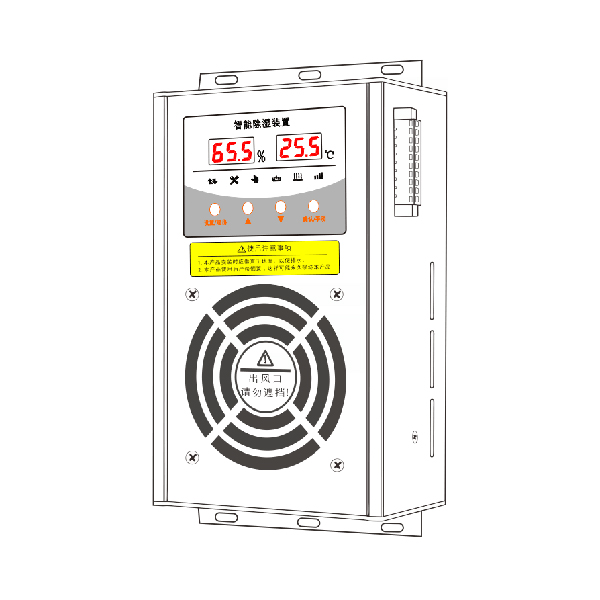

一、产品概述 该装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水蒸气经半导体制冷机构吸热后冷凝成水，再通过导水管排出，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生。可快速有效地降低电气柜内空气湿度并抑制凝露现象的产生。对因潮湿、凝露导致柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变以及钢结构件锈蚀等问题的预防具有显著的作用。本装置是保障智能电网高效、安全运行的首选除湿设备。 本装置使用于电力设备如户外端子箱、高低压控制柜、高低压开关柜、环网柜、箱式变电站、仪表箱等需要自动除潮湿、防凝露的场合。二、产品特点及型号定义 1、体积小、重量轻、安装方便快捷； 2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调； 3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理； 4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝； 5、湿度、温度设置具有记忆功能，不会因为停开机而消失； 6、故障显示功能，可快速查找故障点保证正常运行； 7、采用专用防潮元件，外壳采用铝合金结构，保证在潮湿环境下正常工作； 8、屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，保证能够在强电磁场下工作； 9、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋收集。 10、型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。 11、可选配LORA无线通讯或NB-iot无线上网功能 三、技术参数说明数据名称技术参数数据名称技术参数工作电源AC/DC220V除湿效率380mL/日（60W 35℃RH=85%工况下）加热功率50～300W除湿温度5℃～60℃除湿功率30W 45W 60W工作温度-25℃～85℃湿度检测范围20%RH~99%RH温度检测范围-20℃～125℃除湿启动值35%RH~99%RH加热启动值1℃～30℃湿度测量精度±3%RH温度测量精度±1℃显示方式6位数显显示分辨率0.1外壳材质铝合金外形尺寸115*61*185mm（宽*深*高）净重量1.1kg导水管硅胶D8*12mm 、L1.5mLORA通讯空旷距离≤1km（选配）NB-iot物联网卡（选配）四、功能介绍 4.1、低温加热功能 当箱体温度低于设定的启动值时，除湿装置启动内部加热器回路（加热器外接，功率可接50～300W），直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。 4.2、RS485通讯功能 当具有RS485通讯功能的除湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最大可连接32台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。 4.3、装置故障报警功能 当装置工作在除湿的状态时，散热风扇因故障停转，或者半导体制冷片不致冷，温湿度采样异常，此时装置面板故障指示灯会亮起，同时故障报警继电器输出（注：故障输出与加热输出接口共用，只能选择其中一种功能）。 4.4、LORA无线通讯功能（选配） 当装置选配LORA无线通讯功能后，装置可通过无线接口将数据上传到后台监控系统，后台系统配上公司LORA串口模块即可，最远通讯距离≤1km(空旷距离)。 4.5、NB-iot无线上网功能（选配） 该装置可以选配NB-iot无线上网模块，支持多个营运商物联网卡，装置可通过上网的方式上传数据到云平台，用户可通过手机APP或WEB网页进行实时数据查看或远程控制。五、显示说明 开机后，除湿装置进入自检状态，自检完成后，左边数码管显示软件版本号，右边数码管显示通讯地址。4秒后除湿装置进入工作状态，此时左边显示外部传感器湿度值，右边显示温度值（当此台除湿装置不带有外部加热功能时，右边显示内部温度值）。 当除湿装置工作主界面下，按”向下”按键可以显示内部温度值，8秒后自动转为显示外部温度值或者按一下”向下”按键转为显示外部温度值。 图显示符号说明自动运行指示，自动运行时此符号闪烁；设置状态指示，当除湿装置运行在参数设置状态时，此符号闪烁；手动运行指示，当除湿装置运行在手动状态时，此符号闪烁；正在除湿指示，当除湿装置正在除湿工作时，此符号亮；当正在除霜时或者正在除湿保护状态时，此符号闪烁；正在加热指示，当除湿装置正在加热工作时，此符号亮；当正正在加热保护状态时，此符号闪烁；通讯信号指示，当此除湿装置收到上位机数据时，此符号闪烁；六、操作说明 6.1手动/自动模式： 当除湿装置工作在自动状态时，“自动”指示灯点亮。按一下“确认/手动”按钮后，“自动”指示灯灭，“手动”指示灯亮，“除湿”指示灯亮，此时除湿装置启动手动除湿功能。再按一下“确认/手动”按钮后除湿装置自动转为自动模式。当手动除湿退出手动工作状态，再按一下“确认/手动”键时，此时除湿装置启动手动加热功能，按一下“确认/手动”按钮后除湿装置转为自动模式。 6.2、设置参数模式： 电源接通后，除湿装置自检通过后，自动进入自动模式，双层数码显示当前的湿度值和温度值。 （1）设置湿度启动值： 当除湿装置工作在正常状态下（6位数码管显示当前环境温湿度值时），按“设置”键，除湿装置进入设置状态，左边数码管显示P1时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改湿度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度启动值设置完成。 （2）设置湿度断开值： 当除湿装置工作在正常状态下（6位数码管显示当前环境温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P2时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改湿度的断开值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改湿度断开值设置完成。 （3）设置温度启动值： 当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P3时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改温度的启动值；修改完成后按“确定/手动”键保存，数字停止闪烁；修改温度启动值设置完成。（注：当环境温度较低（低于16度）外接加热设备，可以更有效地除湿） （4）通讯地址调节： 当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P4时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改通讯地址；修改完成后按“确定/手动”键保存，数字停止闪烁；修改通讯地址设置完成。 （5）通讯波特率调节： 当除湿装置工作在正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P5时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改通讯波特率；0表示波特率1200. 1表示波特率2400。2表示波特率4800. 3表示波特率9600.修改完成后按“确定/手动”键保存，数字停止闪烁；修改通讯波特率设置完成。（见附录1） （6）继电器输出功能调节： 当除湿装置工作正常状态下（6位数码管显示当前温湿度值时即为正常状态），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P6时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改继电器输出功能；修改完成后按“确定/手动”键保存，数字停止闪烁；修改继电器输出功能设置完成。特征值01功能故障报警输出加热输出 （7）除湿时间调节： 当除湿装置工作正常状态下（6位数码管显示当前温湿度值时），按“设置”键，除湿装置进入设置状态，按“向上”或“向下”按键，直到左边数码管显示P7时，按“确定/手动”按键，右边的数字闪烁，此时按“向上”或“向下”按键可修改手动除湿时间（1—24小时）可调，修改完成后按“确定/手动”键保存，数字停止闪烁；修改除湿时间完成 。（注：除湿装置如果持续除湿运行超过除湿时间（默认24小时），则会停止除湿1小时。再检测除湿条件，如果符合除湿条件再次启动除湿。） 七、安装及接线图 1、使用M5螺钉或者5mm的铆钉固定。安装时除湿装置必须竖放，出水口朝下。 2、保证除湿装置前面与其他装置间有大于10cm的空间，来保证正面风扇出风口出风。 3、将排水管一端接入除湿装置的出水口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。 4、电源接线端子L/N接上AC220V电源即可。 5、负载接K、K两个端子；输出为无源开关接点。(接线端子图）八、RS485通讯：通讯协议通讯规约Modbus RTU通讯波特率1200bps、2400bps、4800bps、9600bps（可选）数据格式数据位8位奇偶校验位无停止位1位读命令0x03写命令0x10寄存器地址表：地址寄存器内容 单 位备注01装置地址读/写 02装置波特率读/写 见附录103状态字读/写 见附录204温度读℃寄存器最高位为符号位（bit15=0表示正，bit15=1表示负）05湿度读%RH 06内部温度读℃ 10除湿启动湿度值读/写%RH 11除湿停止湿度值读/写%RH 12外部加热启动温度值读/写℃环境温度低于设定温度值时，启动加热。当加热到比设定值高于5℃时，停止加热13 读/写 保留14手动除湿工作时间读/写H连续工作时间超过该设定值时，停止手动除湿转为自动运行附录1 波特率状态字波特率寄存器数据0----------1200bit/s 1----------2400bit/s2----------4800bit/s 3----------9600bit/s其它-------1200bit/s附录2状态字D7…………………………. D0Bit0 0:温湿度传感器正常 1：温湿度传感器错误Bit1 0: 制冷片运行正常 1: 制冷片故障Bit2 0: 风扇运行正常 1: 风扇故障；Bit3 0: 非加热状态 1: 正在加热Bit4 0: 非除湿状态 1: 正在除湿附录3 读写例程返回：01 03 02 7F FF D8 3401：RS485地址。03：读取操作字。02：数据长度（数据个数N×2）。7F FF：寄存器数据，高字节在前。14 FC：CRC16校验，低字节在前。设置波特率：01 10 00 02 00 01 02 00 01 66 7201：RS485地址。10：写操作字。00 02：波特率寄存器地址高字节在前。00 01：写寄存器个数，1个寄存器数据，高字节在前。02：数据长度（数据个数N×2）。00 01：写寄存器数据，高字节在前。66 72：CRC16校验，低字节在前。返回：01 10 00 02 02 9D A1 01：RS485地址。10：写操作字。00 02：寄存器起始地址高字节在前。00 01：写寄存器个数，1个寄存器数据，高字节在前。02：数据长度（数据个数N×2）。。9D A1：CRC16校验，低字节在前。九、产品维护及故障处理1 、维护1）定期检查装置的使用空间是否相对密闭，减少外界潮湿空气进入柜内，以免降低除湿效果。2）定期清洁进、出风口，防止堵塞。以免影响除湿效果。3）定期检查排水管路是否通畅，以防堵塞后造成凝结水溢出集水器，从机壳缝隙渗出。 2、故障处理故障描述原因分晰解决方法控制面板没显示电源未接通检查电源线路并接通Err1代码显示外部传感器故障检查线路、传感器、必要时更换Err2代码显示制冷故障检查线路、制冷片、必要时更换Err3代码显示风扇故障检查线路、风扇、必要时更换十、装箱清单序号装箱清单1智能除湿装置1台标配2温湿度传感器1只标配330CM温湿度四芯连接线1条标配4产品说明书1份标配510P接线端子头1只标配6产品合格证1份标配7耐高温硅胶排水管1.5米标配8水管卡箍M111只标配9导轨支架1只标配

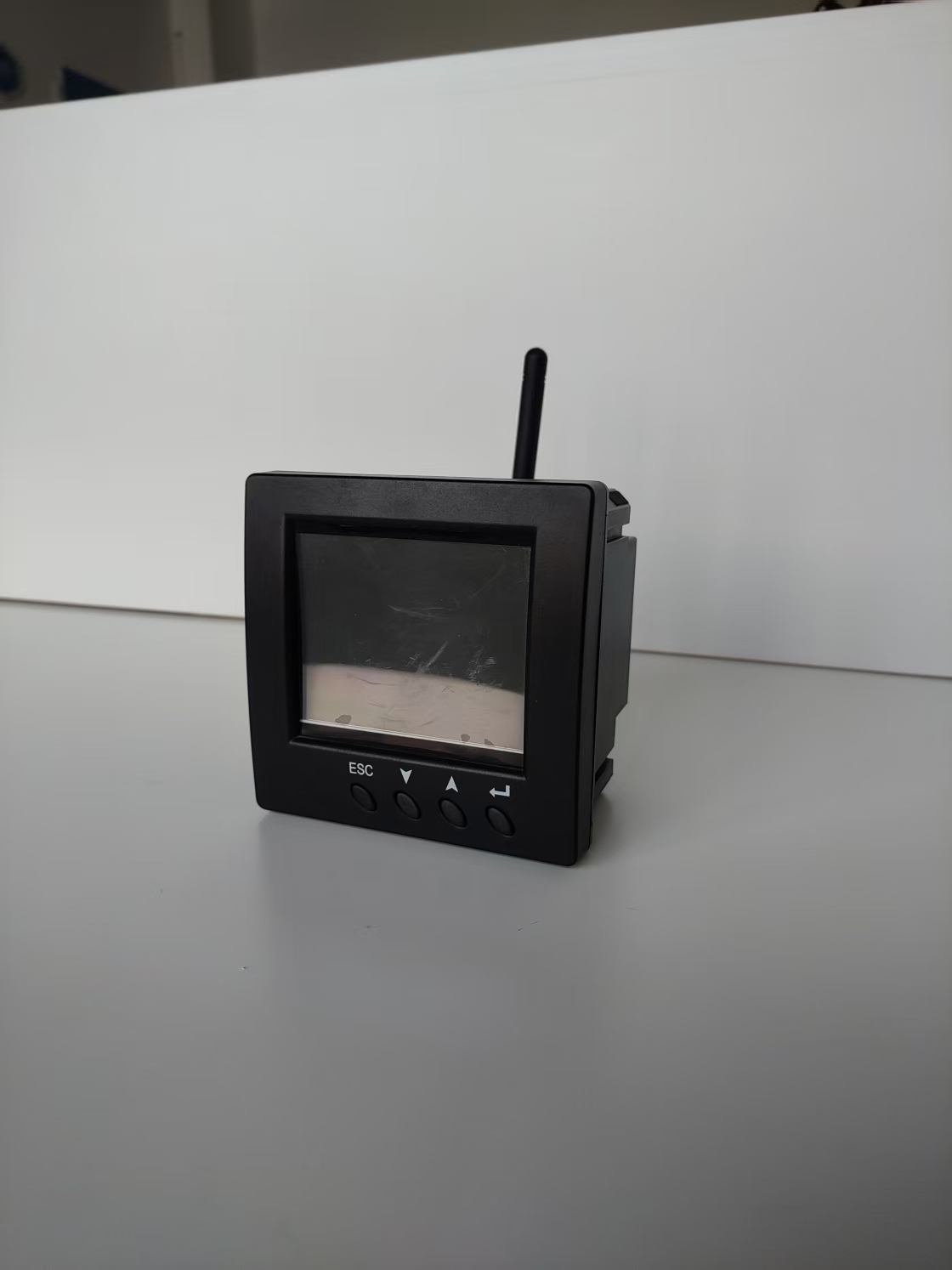

一、产品概述 电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测温装置将测温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接受终端通过液晶显示，并通过RS485总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。二、技术指标三、主要功能无线温度传感器技术参数温度测量范围-55～+120℃测量分辨率1℃测量精度±1℃（-155~125℃）温度采样频率默认10秒无线频率2.4GHz/433MHz射频标准IEEE802.15.4无线传输距离≤20米/2.4GHz,≤40米/433MHz（空旷地）供电方式电池供电启动电流≤10A表带材料耐高温硅胶安装方式捆绑式外形尺寸主体尺寸：43mm*41mm*20mm，表带总长：350mm 1、多路开关接点在线温度实时数据显示； 2、报警温度“上下”限设定数据显示； 3、事件记录功能：记录近20次超温报警数据，所有数据均带有时标记录； 4、当前日期、时间设定功能； 5、通讯地址和波特率设定功能； 6、系统可自动远程超温报警； 7、设备自检功能和自动回复功能，当本设备在运行过程中由于外在的干扰和恶劣环境时，能自动启动备份程序而自动恢复正常功能； 8、通过RS485总线将温度数据上传至客户端后台软件显示。四、无线接点测温装置型号及意义五、无线接点测温装置安装 1）无线测温接受端安装说明 1安装尺寸图（挖孔大小为91*91MM） 2接收端端子接线图 注：①为485接地；②RS485的A信号输出；③RS485的B信号输出；④RS485的B备用信号输出；⑩和⑪超温报警输出（无源常开）；⑱⑲⑳为装置电源AC85～265V/DC110～300V。 注：①②③为装置电源AC85～265V/DC110～220V，④⑤超温报警输出（无源常开），⑩⑪⑫RS485信号。 2）无线测温发射端安装说明 1触点测温单元结构 无线测温在线检测装置由无线测温接收端、测温发射模块、测温采集接收模块（已组装接受端内）及外置天线。 2无线温度传感器尺寸及参数 安装尺寸图：（单位：mm） 尺寸：W 43× L 350 ×H 20 特点及参数 a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。 b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。 c.内模块发射距离为20～30米。 d.测温范围-55℃～125℃。 3）安装 测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。 a.把表带状的测温模块放在被测物体上。 b.把表带状的测温模块的一端穿过另一端。 c.直到表带状的测温模块紧紧地套在被测物体上。 d.把延长部分的表带剪掉。 e.安装时柜体要停电。 4)无线测温示意图 最多12路无线测温发射模块：颜色为（黄、绿、红），分别标识为（A1、b1、C1）；（A2、b2、C2）；（A3、b3、C3）；（A4、b4、C4）。（测温示意图）六、显示与设置说明 按键说明： 上：根据液晶屏所显示的菜单项标号向上选择相应的功能；所要调整的参数值加1。 下：根据液晶屏所显示的菜单项标号向下选择相应的功能；所要调整的参数值减1。 确认：根据液晶屏所显示的菜单项标号选择相应的功能。 取消：确认更改设置；返回上一级菜单。 装置显示数据如图1显示，当超温时监测状态会用红色字体显示超温，蜂鸣器、开出发出报警。此时按确认键 退出报警界面。主界面按“确认”进入主菜单 1）主菜单 主界面按“确认”进入主菜单，通过“上”“下”键移动菜单，并按“确认”键进入对应的菜单，通过“取消”返回显示界面如图2所示。 2）温度报警记录 在主菜单中进入“温度报警记录”界面，当有故障记录时，会显示对应发生超温时的时间和温度，通过“上”“下”按键来翻页，按“取消”返回主菜单。如图3所示 3）报警设置 在参数设置界面中通过“上”“下”按键选择要修改的参数项，按“上”“下”修改参数。，并按“确认”键保存设置数据。如图4所示。选中参数项高亮显示。 4）站号设置 装置出厂默认站号为01。如需更改，在主菜单界面选择进入，按装置面板“上”的按“上下”键加减，进入如下图的设置界面。每按一次“上”键，站号加1，每按一次“下”键，站号减1，设置完毕后按“确认”键保存并返回主菜单。注意：在通信过程中请勿更改站号。如图5所示。 5）恢复出厂 选择菜单项，按按“确认”键恢复出厂默认值，将会清除所有记录，“取消”键返回。如图6所示。 6）显示配置 如需更改测温点接点定义类型，在主菜单界面“上下”选择功能，进入如下图的设置界面。如图7所示。 7）时间设置 如需更改装置日期时间，在主菜单界面“上”选择“时间设置”功能，进入如下图的设置界面。首先进行年份设置，按“上下”键加减。如图8所示。 8）接点设置 如需更改装置主机地址和测温点数量，在主菜单界面“上下”选择“接点”功能，进入如下图9的设置界面。此界面一般在出厂前已设固定值，非特殊情况下不要随意变动。七、485通信模块发送规约 本设备采用RS-485总线, 波特率可选择1200bps、2400bps、4800bps、9600bps任意一种，1位起始位，8位数据位，无校验位，1位停止位，共10位。 注：出厂时站址和通讯波特率已设好了，站址为01。 CRC校验权值为CRC-16=X16+X15+X5+1 1）主站询问下行报文格式 地址+功能码+起始地址+字长度+16位CRC校验码 a.读命令功能码为03H 2）从站应答上行报文格式 地址+功能码+字长度+数据长度+16位CRC校验码 3）数据格式定义地址状态定义备注0000HA1温度=XYH(X:0代表在线，1代表该点无接受信号Y:0代表正值，1代表负)； =ZZH(温度值);0001HB1温度同上0002HC1温度同上0003HA2温度同上0004HB2温度同上0005HC2温度同上0006HA3温度同上0007HB3温度同上0008HC3温度同上0009HA4温度同上000AHB4温度同上000BHC4温度同上000CHA1温度同上 例：若设备地址为1 读取状态数据： 主站发送：01 03 00 00 00 0C 45 CF ，其中 45 CF为CRC校验码 设备回应：01 03 18 00 12 00 14 01 05 10 11 00 14 00 15 00 13 00 14 00 10 00 10 00 10 00 10 94 0C ，其中94 0C为CRC校验码。 此时，A1测温正常，为18摄氏度；B1测温正常，为20 摄氏度；C1测温正常，为零下5摄氏度； A2测温异常，该带接受不到数据；B2测温正常，为20摄氏度；C2测温正常，为21摄氏度；A3测温正常，为19摄氏度；B3测温正常，为20摄氏度；C3测温正常，为16摄氏度；A4测温正常，为16摄氏度；B4测温正常，为16摄氏度；C4测温正常，为16摄氏度。八、运输与贮存 无线接点测温装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存无线接点测温装置应在原包装内，保存的地方环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。无线接点测温装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的无线接点测温装置叠放高度不超过3只。九、订货须知 订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
1、概述 现阶段，我国电力系统对于电能的质量提出越来越高的要求，不仅要确保供电稳定可靠，而且供电的安全性也是重要要求。电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行的是否稳定可靠是重中之重，电气设备在运行的过程中由于受到高温、电压、振动以及其他化学作用，将会使得其绝缘性能降低，会产生局部放电现象，同时又会加速绝缘的恶化情况，会给电力系统造成较大的经济损失。但是，由于开关柜内部空间狭小、零件繁多、结构复杂，绝缘距离小，因此比其它电力设备更容易出现绝缘缺陷，从而对设备安全运行带来巨大隐患。 高压电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。 局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的破坏，最终造成开关柜内部绝缘击穿。因而对于电气设备而言，电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统事故的重要原因之一，同时局部放电也是设备绝缘完整性退化的标志。因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之一。 高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电的放电次数和放电频次上传至服务器。 产品设计参照以下标准： GB/T 7354-2003局部放电测量； GB/T 17626 电磁兼容试验和测量技术 GB/T 2423 电工电子产品环境试验 GB 2421 电工电子产品基本环境试验规程 GB 11022 高压开关设备通用技术条件 DL/T 356-2010局部放电测量仪校准规范 DL/T 417-2006电力设备局部放电现场测量导则 DL/T404-1997 户内交流高压开关柜订货技术条件 Q/CSG1 0007-2004 电力设备预防性试验规程2、系统结构 本方案是采用的超高频原理技术进行局部放电在线监测。开关柜局部放电超高频法是开关柜局部放电检测的一种新型方法。由于超高频传感器所接收信号频率高、因此受外界干扰影响小，可以极大地提高开关柜局部放电检测的灵敏度与可靠性。 超高频传感器所检测的信号，经过同轴电缆送往开关柜局部放电在线监测装置（IED），进行放大、滤波、检波，数字脉冲提取、数字滤波、局放特征量计算等数字化处理，并完成局放可视化操作、局放判断、数据存储、数据上送等功能。 UHF局放传感器：安装在开关柜电缆室，起到收集超高频电磁波信号的作用，通过同轴电缆线将采集到的信号传输到局部放电采集器。 局放监测主机：对UHF局放传感器的信息进行滤波、检波、脉冲提取、数字滤波、局放特征量计算等一系列处理，并进行实时展现、历史展现，以及报警功能。 通信方式：UHF局放传感器与局放采集器之间采用同轴电缆线的方式进行数据交互。局部放电主机与后台机之间具有两种通信方式，RS485传输和网线传输。3、工作原理 3.1基本概念和原理 绝缘介质内部含有一个气隙时的放电情况是最简单的，如图下所示。图中c代表气隙，b是与气隙串联部分的介质，a是除了b之外其他部分的介质。假定这一介质是处在平行板电极之中，在交流电场作用下气隙和介质中的放电过程可以用下图所示的等效电路来分析。 假定在介质中的气隙是扁平状而且是与电场方向相垂直，则按电流连续性原理可得式中、分别气隙和介质上的电压, 、分别为气隙和介质的等效电导 。工频电场中若和均小于10－11(W·m)-1，则气隙和b部分绝缘上的电压的数值关系可简化为式中、分别为气隙和绝缘介质的相对介电常数，气隙和介质中的电场强度Ec、Eb 的关系为 (1) 由上式可见：气隙放电在工频电场中气隙中的电场强度是介质中电场强度的倍。通常情况下，而，即气隙中的场强要比介质中的高，而另一方面气体的击穿场强一般都比气体的击穿场强低，因此，在外加电压足够高时，气隙首先被击穿，而周围的介质仍然保持其绝缘特性，电极之间并没有形成贯穿性的通道。 (2) 油隙放电在液体和固体的组合绝缘结构中，如油纸电缆、油纸电容器、油纸套管等，由于在制造中采取了真空干燥浸渍等工艺，可以使绝缘体中基本上不含有气隙，但却不可避免地存在着充满绝缘油的间隙，这些油的介电常数通常也比固体介质为小，而击穿场强又比固体介质为低，因此，在油隙中也会发生局部放电，不过与气隙相比要在高得多的电场强度下才会发生。 (3) 在介质中极不均匀电场分布的情况下，即使在介质中不含有气隙或油隙，只要是介质中的电场分布是极不均匀的，也就可能发生局部放电。例如埋在介质中的针尖电极或电极表面上的毛刺，或其它金属屑等异物附近的电场强度要比介质中其他部位的电场强度高得多。当此处局部电场强度达到介质本征击穿场强时，则介质局部击穿而形成了局部放电。 3.2检测方法 局部放电超高频检测技术是一种非接触的检测方法，依据是“场”的原理，它通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放电的检测。 电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。因此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。4、部件说明 4.1 UHF局放传感器 超高频用于接收柜体内部由局部放电所激发的超高频电磁波信号。 其适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装。传感器可直接依靠磁吸安装在开关柜电缆室内壁上，安装过程简单快捷。 供电方式：无源，不需要供电。 局放传感器安装位置如下图：表格 1 局放传感器技术参数信号频带300MHz—1.5GHz（UHF）等效高度10.5mm接头类型航空插头GX固定方式磁力吸附产品尺寸长*宽110*70mm，厚度45mm标配线长7米，传感器只引到每个柜子端子排，并柜后端子排另一侧到主机需单独配线。一般采用RVVP 2*0.5即可 4.2 局放监测主机 触摸式局放监测主机是一款集局放监测器工作状态的监测、现场局放显示，报警提示和输出，事件记录及数据记录于一体的现场局放监测仪。主要功能功能介绍基本功能 接收数据接收局放监测器上传的局放频次和幅值等信息显示数据彩色显示接收到的数据，显示效果更直观，背光开关可控，适用多种应用场合时钟显示实时时钟显示，并作为事件记录的时间基准参数设置所有参数灵活可设，操作方便，掉电数据不丢失报警输出当有报警事件发生时，继电器干接点信号输出。 报警记录记录曾发生过报警的局放实践历史曲线可查询每个监测点历史曲线 密码管理采用密码管理方式，设置参数时必须输入密码。 局放监测主机安装在仪表门上，采用嵌入式安装。局放监测主机如下图： 信号灯说明： 运行：正常运行指示灯，闪烁频率1Hz; 电源：工作电源正常是常亮； 故障：当检测到局部放电时故障指示； 通讯：当收到正确报文并返回报文时闪烁； USB接口：用于U盘波形导出或升级程序。局放监测主机技术参数拓展数量管理局放传感器数量≤16只 通讯参数通讯方式RS485、以太网通讯规约Modbus规约波特率1200、2400、4800、9600 bps 可选继电器干接点参数AC220V/10A（无源）、2路常开1路常闭工作电压AC/DC 110～220V整机功耗≤10VA工作温度-25℃~+55℃工作湿度≤90%RH,不结露，无腐蚀海拔≤2500米绝缘电阻≥100MΩ(温度在10~30℃,相对湿度小于80%)安装方式嵌入式5、产品功能 1)采用7寸高亮触摸显示屏及全中文化显示界面，操作简单。 2)采用高频信号检测与分析技术，对高压开关柜进行分布式在线检测，实时发现开关柜中的局部放电信号。 3)具备精确采集各种现场带电开关柜由于局部放电而引起的超高频电磁波信号的功能。 4)能够显示开关柜内局部放电信息，检测结果显示信号幅值、放电次数等能够反映开关柜局部放电严重程度的特征量。 5)适用于开关柜内放电的带电测试，具有很强的抗干扰能力，增益可调节。 6)能有效地去除噪音信号，即使噪音信号和局放信号在相同相位且幅值大于局部放电信号时，也能成功识别局放信号。 7)装置有较高的缺陷识别准确率。 8)具备单次和连续检测模式，并能对放电严重程度予以报警指示。 9) 具有检测数据的保存和导出功能。 10) 具有智能报警功能，检测到局放信号时及时发出报警信号。 11) 具备自检功能，自检通过后有明确的提示标识。6、技术参数适用范围35kV及以上电压等级高压设备环境温度-40℃~+65℃海拔高度≤4500m工作电源电压 AC/DC 110-220V安装位置主机按照于仪表门、传感器安装于开关柜内壁传感器类型UHF传感器最小检测信号强度 5pC测量范围0pC – 15000pC(局放) 使用寿命>8年监测模式技术实时采集模式记录数据类型放电幅值、放电频次可扩展技术采用总线拓扑结构，可加装传感器传感器数量≤16个数据总线长度<100米保护技术装置具备过电压保护技术，防止设备被过电压损坏7、操作界面8、通讯规约 本设备采用RS-485总线, 波特率默认为9600BPS（波特率可调），1位起始位，8位数据位，无校验位，1位停止位，共10位,下发报文最少间隔时间100ms。 注：出厂时站址和通讯波特率已设好了，默认站址为01，波特率为9600。 CRC校验权值为CRC-16=X16+X15+X5+1 其中，本装置Modbus通信使用了如下三种功能码： 01H: 读遥信量； 03H：读遥测量； 06H：设置遥控量。 注：单条报文的长度不超过256个字节。 8.1通讯点表说明 遥控点表及说明 8.2报文格式说明 读状态量（遥信） 使用命令01H作为读取状态量的功能码，状态量固定为32位，占用地址0001H，0002H。报文格式如下： 读取状态量（主机下发） 地址+功能码+起始地址+字长度+16 位 CRC 校验码地址功能码起始地址数据字长度CRC 校验码ADD01H00H01H00H02HCRC 低CRC 高 读取状态量（装置上传） 地址+功能码+字长度+数据长度+16 位 CRC 校验码地址功能码字节长度数据CRC 校验码ADD01H04H4 字节数据CRC 低CRC 高 读模拟量（遥测） 使用03作为遥测的功能码，读取装置的三相相电压及线电压，PT开口电压。 模拟量读取（主机下发） 地址+功能码+起始地址+字长度+16 位 CRC 校验码地址功能码起始地址数据字长度CRC 校验码ADD03H00H20H00H07HCRC 低CRC 高 模拟量读取（装置上传） 地址+功能码+字长度+数据长度+16 位 CRC 校验码地址功能码字节长度数据CRC 校验码ADD03H0EH14 字节数据CRC 低CRC 高 远程控制（遥测） 使用06作为遥控的功能码，控制装置故障复位。 遥控操作（主机下发） 地址+功能码+起始地址+字长度+16 位 CRC 校验码地址功能码寄存器地址寄存器数据CRC 校验码ADD06H00H20H00H07HCRC 低CRC 高 遥控操作（装置上传） 地址+功能码+字长度+数据长度+16 位 CRC 校验码地址功能码字节长度数据CRC 校验码ADD06H02H2字节数据CRC 低CRC 高9、端子定义及开孔尺寸 9.1 背后端子接线图接线端子图端子定义说明：端子序号定义功能说明工作电源、报警输出、通讯接口AA1~A3RS485通讯接口TGND为RS485地A8~A9接地报警无源常开A10~A11局放报警无源常开A12~A13失电报警无源常闭A14~A16工作电源输入AC/DC 110`220V局放传感器接口BB1~B161~8路局放传感器输入信号例如JF1*和JF1是第一个传感器的接头，传感器红线接JF1*，绿色接JF1局放传感器接口CC1~C169~16路局放传感器输入信号同上 9.2 开孔尺寸 主控单元采用嵌入式安装于屏(柜)上。插件为后插导轨式，插紧后上下有锁紧螺丝。机箱安装开孔尺寸图如下: 前面板尺寸为240*180mm，深度100mm10、运输与贮存 本装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存本装置应在原包装内，保存的地方环境温度为-20℃～＋70℃，相对湿度不超过90％，空气中无腐蚀性气体。本装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的叠放高度不超过3只。11、保修期限及订货说明 本装置自发货之日起18个月或设备投运之日起12个月内（以二者先发生者为准），在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现有功能、外观缺陷和不符合各项技术指标时，我公司给予免费修理或更换。订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。

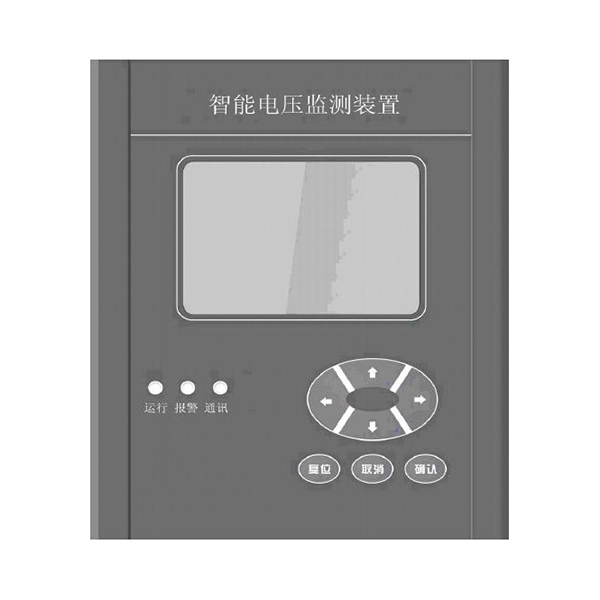

一、产品概述1.概述 智能电压监测装置将微机技术用于电网电压监测报警和远程遥信，利用计算机快速、准确的数据处理能力实现故障报警等功能。通过对系统电压采集，对电网谐振时的各种频率成份进行快速傅里叶分析，准确的辨别出：过压故障、低压故障、失压故障、接地故障、断线故障和铁磁谐振故障。 本装置对电力系统的运行故障均准确判断，动作迅速。如果是接地、过压、低压、失压、失电、断线等故障，微机控制器发出报警驱动信号，使外部报警电路立刻工作，发出报警；如果是电网谐振，无论是倍频（3倍频）、分频（2分频、3分频）还是工频，微机控制器都可有效识别并立刻发出指令使消谐电路投入，实现快速消谐，并发出报警。 完善地实现了电压监测、接地监测、消除谐振等功能，并能实时记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。2.功能及特点 模块化设计，结构紧凑，高速DSP核处理器使运算实时性和动作准确性得以保证； 实时监控系统状态，对出现的异常运行状态做出准确判断，并及时动作； 工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态； 故障追忆功能，显示最近20次历史故障记录； 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用； 双硬件看门狗电路确保软件运行的可靠性； 中文液晶显示，运行状态清晰，菜单式操作，方便易用； 本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。 3．装置正面效果图 信号灯及按键说明： 运行：正常运行指示灯，闪烁频率1Hz; 报警：故障指示，系统正常运行后熄灭； 通讯：远方遥信，指示灯闪烁； ←↑↓→：菜单选择和参数调整按键； 确认：进入下级菜单和确认参数设定按键； 取消：返回上级菜单和取消参数设定按键； 复位：系统重新启动按键。4．工作原理 智能电压监测装置是基于电压互感器提供的电压信号而设计的产品。装置总体结构如下图所示：主要由微机处理单元模块、信号采集模块、键盘控制模块、装置电源模块、液晶显示模块、故障保护模块、报警信号模块和通讯单元模块构成。二、操作说明 设备在到达现场后，先进行装置试验，电源要求为AC/DC 110V~220V 50~60HZ。 1.通电开机后液晶屏显示： 2．一次停运时，5秒后显示界面： 当装置上电后，将显示系统运行状态和当前时间。界面将以 5S 时间循环显示系统状态和系统的电压，也可以通过方向按键来进行显示界面切换。 如下图所示： 3．按下“确认”按键进入主菜单界面： 通过“↑↓”按键选择操作项目，选定项为反色显示。按下“确认”可进入要操作的子菜单界面。主菜单共有 5 项，还有 3 项如下图： 4．故障追忆 通过“↑↓”按键查询最近 20 次故障的历史记录。按下“取消”返回主菜单界面。 5．时间设置 通过按“←→”按键选择修改时间参数（选中项反色显示），“↑↓”按键来修改时间，显示的时间依次为“年-月-日-时-分”，“确认”按键保存新设置的时间并返回主菜单, “取消”按键不保存新设置的时间并返回主菜单。 6．站号设置 通过按“←→”按键选择修改站号参数（选中项反色显示），“↑↓”按键来修改站号， “确认”按键保存新设置的站号并返回主菜单，“取消”按键不保存新设置的站号并返回主菜单。 7．参数设置 通过“↑↓”按键选择操作项目，选定项为反色显示。参数设置菜单共有 6 项，还有 3 项如下图：
一、产品概述 电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。无线接点测温装置将测温度传感器安装到开关柜内的带电接点触电上，并以无线传输方式将温度数据上传至接收端，由接受终端通过液晶显示，并通过RS485总线将温度数据上传至客户端后台软件。当检测到接点温度异常时，系统可自动远程报警，以便及时消除事故隐患。二、技术指标无线温度传感器技术参数温度测量范围-25～+150℃测量分辨率0.1℃测量精度±1℃（0~75℃）,±2℃（-20~150℃）温度采样频率默认10秒无线频率2.4GHz/433MHz射频标准IEEE802.15.4无线传输距离≤20米/2.4GHz,≤40米/433MHz（空旷地）供电方式感应取电启动电流≤10A表带材料耐高温硅胶安装方式捆绑式外形尺寸主体尺寸：46mm*35mm*21mm，表带总长：380mm三、主要功能 1、多路开关接点在线温度实时数据显示； 2、报警温度▲▼限设定数据显示； 3、事件记录功能：记录近十次超温报警数据，所有数据均带有时标记录； 4、当前日期、时间设定功能； 5、通讯地址和波特率设定功能； 6、系统可自动远程超温报警； 7、设备自检功能和自动回复功能，当本设备在运行过程中由于外在的干扰和恶劣环境时，能自动启动备份程序而自动恢复正常功能； 8、通过RS485总线将温度数据上传至客户端后台软件显示。实物图四、无线接点测温装置型号及意义五、无线接点测温装置安装 1）无线测温接受端安装说明 1.安装尺寸图 （开孔尺寸91*91MM） 2.接收端端子接线图 注：①②③为装置电源AC85～265V/DC110～220V，④⑤超温报警输出（无源常开）,⑩⑪⑫RS485信号。 2）无线测温发射端安装说明 1.触点测温单元结构 无线测温在线检测装置由无线测温接收端、测温发射模块、测温采集接收模块（已组装接受端内）及外置天线。 2.感应取电温度传感器尺寸及参数 安装尺寸图：（单位：mm） 特点及参数 a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。 b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。 c.内模块发射距离为20～30米。 d.测温范围-25℃～150℃。 电池供电温度传感器尺寸及参数 备注：此款无线测温模块可以选择电池供电测温探头、感应取电测温探头订货时需说明。 3）安装 测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。 a.把表带状的测温模块放在被测物体上。 b.把表带状的测温模块的一端穿过另一端。 c.直到表带状的测温模块紧紧地套在被测物体上。 d.把延长部分的表带剪掉。 e.安装时柜体要停电。 4)无线测温示意图 a、3路无线测温发射模块：颜色为（黄、绿、红），标号为（A1、B1、C1）。备注：其他点数于此一致 （3点测温示意图）六、显示与设置说明 按键说明： ▲：根据液晶屏所显示的菜单项标号向上选择相应的功能；所要调整的参数值加1。 ▼：根据液晶屏所显示的菜单项标号向下选择相应的功能；所要调整的参数值减1。 确认：根据液晶屏所显示的菜单项标号选择相应的功能。 返回：确认更改设置；返回上一级菜单。 装置显示数据如图1显示，当超温时监测状态会用红色字体显示超温，蜂鸣器、开出发出报警。此时按确认键 退出报警界面。主界面按“↙”进入主菜单 2）主菜单 主界面按“↙”进入主菜单，通过“▲”“▼”键移动菜单，并按“↙”键进入对应的菜单，通过“ESC”返回显示界面如图2所示。 3）温度报警记录 在主菜单中进入“温度报警记录”界面，当有故障记录时，会显示对应发生超温时的时间和温度，通过“▲”“▼”按键来翻页，按“ESC”返回主菜单。 3）参数设置 在参数设置界面中通过“▲”“▼”按键选择要修改的参数项，按“▲”“▼”修改参数。，并按“↙”键保存设置数据。如图4所示。选中参数项高亮显示。 4）时间设置 如需更改装置日期时间，在主菜单界面▲选择“时间设置”功能，进入如下图的设置界面。首先进行年份设置，按▲▼键加减。如图5所示。 5）站号设置 装置出厂默认站号为01。如需更改，在主菜单界面选择进入，按装置面板▲的按▲▼键加减，进入如下图的设置界面。每按一次▲键，站号加1，每按一次▼键，站号减1，设置完毕后按“↙”键保存并返回主菜单。注意：在通信过程中请勿更改站号。 7）记录擦除 记录擦除：选择菜单项，按“↙”键擦除，按ESC键返回。如下图： 8）恢复出厂 选择菜单项，按按“↙”键恢复出厂默认值，ESC键返回。如下图：七、485通信模块发送规约 本设备采用RS-485总线, 波特率可选择1200bps、2400bps、4800bps、9600bps任意一种，1位起始位，8位数据位，无校验位，1位停止位，共10位。 注：出厂时站址和通讯波特率已设好了，站址为01。 CRC校验权值为CRC-16=X16+X15+X5+1 1）主站询问下行报文格式 地址+功能码+起始地址+字长度+16位CRC校验码 a.读命令功能码为03H 2）从站应答上行报文格式 地址+功能码+字长度+数据长度+16位CRC校验码 3）数据格式定义地址状态定义备注0000HA1温度=XYH(X:0代表在线，1代表该点无接受信号Y:0代表正值，1代表负)； =ZZH(温度值);0001HB1温度同上0002HC1温度同上0003HA2温度同上0004HB2温度同上0005HC2温度同上0006HA3温度同上0007HB3温度同上0008HC3温度同上0009HA4温度同上000AHB4温度同上000BHC4温度同上000CHA1温度同上 例：若设备地址为1 读取状态数据： 主站发送：01 03 00 00 00 0C 45 CF ，其中 45 CF为CRC校验码 设备回应：01 03 18 00 12 00 14 01 05 10 11 00 14 00 15 00 13 00 14 00 10 00 10 00 10 00 10 94 0C ，其中94 0C为CRC校验码。 此时，A1测温正常，为18摄氏度；B1测温正常，为20 摄氏度；C1测温正常，为零下5摄氏度； A2测温异常，该带接受不到数据；B2测温正常，为20摄氏度；C2测温正常，为21摄氏度；A3测温正常，为19摄氏度；B3测温正常，为20摄氏度；C3测温正常，为16摄氏度；A4测温正常，为16摄氏度；B4测温正常，为16摄氏度；C4测温正常，为16摄氏度。八、运输与贮存 无线接点测温装置运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存FT6000无线接点测温装置应在原包装内，保存的地方环境温度为0℃～＋40℃，相对湿度不超过85％，空气中无腐蚀性气体。FT6000无线接点测温装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的FT6000无线接点测温装置叠放高度不超过3只。九、订货须知 订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
深入研究企业内外部环境和竞争优劣性，坚持自主研发的道路取得了尚佳的成果
坚持科技领先、强化管理、服务社会的经营理念，以高水准的产品品质和良好的企业信誉
为客户提供优质的产品和完善的服务，同时在发展进程中都得到了社会广泛认同
News center
22
2025-11
励磁系统过电压保护装置分析 一个交流过压保护电路放在每个整流桥的交流输入侧吸收由于可控硅换相引起的电压 尖峰。交流过压保护基本上由三相二极管整流桥和连接到它的直流输出侧的电容组成。 对于高频尖峰电容表现为低阻抗并当作一个滤波器。利用电容器两端电压不能突变，而 能储存电能的基本特性和电容并联有一个当电容放电时吸收能量的充放电电阻。在该应 用中的电容应该能够承受高的 di/dt。 二极管整流桥的交流侧采用带检测微动开关的熔丝 进行保护。 其接线方式采用反向阻断式接线如图所示。DC 过压保护 在发电机机端故障如短路、 错误同期和/或异步运行时产生感应的负励磁电流， 该电流可能在励磁回路中引起高电压。这样的过电压必须限制在一个对励磁线圈的绝缘电压(试 验电压)和整流可控硅的 PIV(峰值反向电压)值足够安全的范围内。为此通常采用所谓的 CROWBAR 电路。CROWBAR 电路采用转折二极管检测励磁回路中的正和负的过电 压。无论何时动作，触发相关的可控硅，立即连接非线性磁场保护电阻与转子并联。磁场保护 磁场保护的标准方案是应用可控硅整流桥带直流侧磁场断路器+CROWBAR 电路的磁 场保护方案，基于磁场断路器的逻辑控制、CROWBAR 可控硅触发和脉冲闭锁。 CROWBAR 电路采用转折二极管检测励磁回路中的正和负的过电压。无论何时动作， 触发相关的可控硅，立即连接非线性磁场保护电阻与转子并联逻辑控制同时送命令给： 磁场断路器分闸， 立即使在接受到一个来自发电机保护系统或内部励磁系统保护的跳闸 命令后启动磁场保护。CROWBAR 可控硅触发立即连接磁场保护电阻与转子并联，使 励磁电流换流到磁场保护电阻上。 通过磁场断路器弧压和磁场线圈间最大可允许的电压来估算和调配灭磁电阻的值。也根 据发电机机端三相短路感应的励磁电流和/或空载运行时顶值励磁电流来估算将要吸收 的聚集在磁场线圈的能量。 了解详情
