一、产品概述
开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；高压带电指示（可扩展验电核相功能）、带电闭锁控制器、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、RS485通信接口、还可选配主回路电力参数测量、柜内高压电气接点在线测温等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
二、结构特点
开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的各种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。
三、装置技术参数
3.1 使用环境
环境温度：-10℃～+55℃（正常工作），
环境湿度：≤95%
大气压力：80～110KPa
海拔高度：≤2500米
3.2 工作电源
电 源：AC/DC 220V、DC110V；40～70Hz
功 耗：≤10W
电源跌落：200ms
隔离耐压：3KV
3.3 绝缘性能
抗电强度：外壳与端子之间大于AC2000V
绝缘性能：外壳与端子之间大于100ΜΩ
抗 干 扰：符合GB/T17626.8-1998标准
抗 震 性：10～55～10Hz 2g 1min
3.4 环境温度、湿度测量
温度测量范围：0℃～+80℃
湿度测量范围：0～99.9%RH
控制精度：温度±1℃
湿度±5%RH
触点功率：AC220V/5A(每路)
3.5 数据保存时间：
响应时间：≤4s
保存时间：≥10年
3.6 红外人体感应时间
感应时间：≤3s
语音提示时间：0～29s
3.8 通讯方式：RS485（选配）
通讯协议：Modbus
通讯波特率：1200、2400、4800、9600
四、装置面板功能图

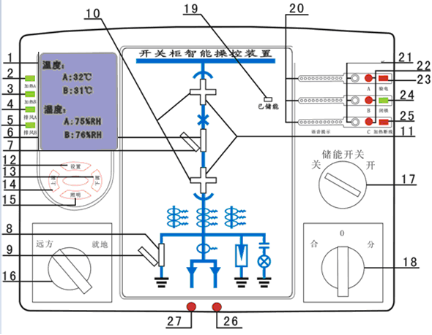

面板功能说明图
01:温湿度数显控制面板 12:设置键 23:验电指示灯
02:加热器A指示灯 13:下调键 24:闭锁解除指示灯
03:加热器B指示灯 14:上调键 25: 加热断线指示灯
04:排风A指示灯 15:照明键 26：红外接收口
05:排风B指示灯 16:远方\就地转换开关 27：红外发射口
06:断路器合指示 17:储能控制开关
07:断路器分指示 18:合\分闸转换开关
08:接地刀闸合指示 19:已储能指示灯
09:接地刀闸分指示 20:语音防误提示
10:手车试验位置指示 21:验电/核相孔位
11:手车工作位置指示 22:高压带电显示指示灯
五、开关柜智能操显系列装置功能注释
5.1 开关柜状态模拟显示
5.1.1 断路器（负荷开关、接触器）状态显示
正常情况下，当接地刀断开，手车处于工作位置（对于固定柜，其上下隔离刀闸均处于闭合状态）时：
a) 断路器（负荷开关、接触器）合闸时，断路器（负荷开关、接触器）常开触点闭合，操显装置面板中间V字灯红色模拟条发光。
b) 当断路器（负荷开关、接触器）分闸时，断路器（负荷开关、接触器）常闭触点闭合，操显装置面板中间V字灯绿色模拟条发光。
5.1.2 断路器（负荷开关、接触器）位置显示
正常情况下，当断路器（负荷开关、接触器）、接地刀均处于分闸状态时：
a) 手车处于试验位置时，试验位置无源触点闭合，操显装置面板手车位置指示灯两个十字灯绿色水平模拟条亮。
b) 手车处于工作位置时，工作位置无源触点闭合，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条亮。
c) 手车行进到试验位置与工作位置之间时，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条和绿色水平模拟条同时闪烁。
d) 当手车处于开关柜外面时，操显装置面板手车位置指示灯两个十字灯红色垂直模拟条和绿色水平模拟条均不亮。
5.1.3 接地开关状态显示
正常情况下，当手车处于试验位置（对于固定柜，其上下隔离刀闸均处于断开状态）、断路器（负荷开关、接触器）处于分闸状态时：
a) 无源接点输入闭合，显示接地开关已合闸，此时接地开关指示灯即操显装置面板中间V字灯红色模拟条发光。
b) 无源节点输入断开，显示接地开关已分闸，此时接地开关指示灯即操显装置面板中间V字灯绿色模拟条发光。
5.1.4 弹簧储能模拟显示
a) 储能无源触点闭合时，显示弹簧已储能，操显装置面板储能指示灯黄灯亮。
b) 储能无源触点断开时，显示弹簧未储能，操显装置面板储能指示灯黄灯不亮。
5.2 防误语音提示及线外人体感应功能
当操作人没不慎进行错误操作时，操显装置均会针对以下几种错误情形给出及时的语音和灯光信号，提醒操作人员停止操作，避免进一步发生事故。
5.2.1 当接地刀处于分闸状态、断路器（负荷开关、接触器）处于合闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的红绿模拟发光条、断路器状态指示V字灯绿色模拟发光条和接地刀状态指示V字灯红绿模拟条均闪烁，断路器状态指示V字灯红色模拟发光条亮平光，同时伴有防误语音提示“请分断路器（负荷开关、接触器）”。
5.2.2 当接地刀处于合闸状态、断路器（负荷开关、接触器）处于分闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的线绿模拟光条和接地刀状态指示V字灯绿色模拟条均闪烁，接地刀状态指示V字灯红色模拟发光条亮平光，同时伴有防误语音提示＂请分接地刀＂
5.2.3 当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，操显装置面板上的两个手车位置指示十字灯的红绿模拟发光条、断路器状态V字灯绿色模拟发光条和接地刀状态指示V字灯绿模拟条均闪烁，断路器状态指示V字灯红色模拟发光条和接地状态指示V字灯红色模拟发光条均亮平光，同时伴有防误语音提示“请分断路器（负荷开关、接触器），请分接地刀”
注：三条语音提示内容主要针对手车式断路器（负荷开关、接触器）柜。
5.3 分合闸操作功能
AKS系列开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，也可根据客户实际需要改为相应的按钮可实现以下操作：
1)分合闸操作； 2)储能操作； 3)远方/就地操作； 4)照明操作。
5.4 加热除湿及排风控制功能
5.4.1 可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热，排风、除湿的上下限值。
5.4.2 出厂默认：温度上限+15℃，下限+5℃；
湿度上限90%RH，下限75%RH；
排风上限+40℃，排风下限+30℃。
5.4.3 加热启动：当传感器测得的环境温度低于设定的温度下限值，或者测得的湿度值大于设定的湿度上限值时启动加热。
5.4.4 加热停止：a) 当传感器测得的环境温度高于设定的温度上限值或测得的湿度低于设定的湿度下限值时，停止加热；
b) 当传感器测得的环境温度超过+40℃时无条件停止加热，防止过热损伤。
5.4.5 排风启动：当传感器测得的环境温度高于设定排风上限时，启动排风，低于排风下限时，停止排风。
5.4.6 加热断线：当传感器温湿度测量输出均正常，但装置背部加热端子没有正常接待负载（加热器）或者有接待负载但外接线路本身有断线时，加热断线灯亮。
5.5 高压带电显示及闭锁功能
5.5.1 通过接入电容式高压带电传感器（其输出短路电流不低于220μA±10%），不但可以显示高压回路带电状态（三相），还可以与电磁锁配合实现柜体门的强制闭锁。并且装置运行中失电时，不会引起电磁锁误动。
5.5.2 主回路A相、B相、C相中某一相或几相带电，则操显装置面板对应的带电指示灯亮，同时将随机所配的验电笔插入操显装置面板对应相的验电孔，则该相指示灯不亮或者变暗，验电灯亮；此时背部“带电闭锁输出”接点断开，电磁锁闭锁，操显装置面板解锁指示灯不亮；三相均不带电时，则对应的带电指示灯均不亮，此时带电闭锁输出闭合，电磁锁打开，操显装置面板解锁指示灯亮。
5.5.3 LED启辉电压（KV）：≤额定母线相电压×（0.15~0.65）
闭锁启控电压(KV)：≤额定母线相电压×0.65
注： 强制闭锁控制电源可采用交流或直流220V由用户自行提供。
5.6 通讯功能（可选）
装置配有标准的RS485通讯接口（Modbus协议，波特率1200、2400、4800、9600可选）用户可根据实际需要选配。
六、液晶显示及参数设置
6.1 显示界面
开机后自动进入温湿度显示界面
6.2参数设置及查询
如图一所示，对界面的操作及参数的设置由装置左上部液晶屏下方的四个按键完成。分别是设置键，上调键，下调键，照明键。
设置键：按下可进入参数设置界面，或作为确定键使用。
上调键：使参数加一，或进入上幅显示界面。
下调键：使参数减一，或进入下幅显示界面。
照明键：按下启动/关闭照明灯，或作返回键使用
6.2.1参数设置

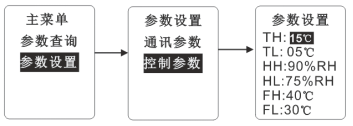

按下”设置”键进入主菜单，在主菜单中选中参数设置菜单，按”设置”键进入参数设置界面，在对各项参数进行设置。
6.2.2参数查询

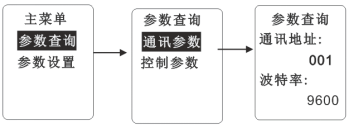

按下”设置”键进入主菜单，在主菜单中选中参数查询菜单，按”设置”键进入参数查询界面，按上翻，下翻键可以查询各项参数。
6.3 出厂默认值：
①温度上限TH：+15℃， 下限TL：+5℃
②湿度上限HH：90%RH， 下限HL：75%RH
③排风上限FH：+40℃， 下限FL：+30℃
注：参数的上限与下限的设置之间应相差1个单位值，否则参数设置无效。
七、安装与调试
7.1 安装
1、采用面板式三点安装，将此产品用随机所配的安装支架紧固在开关柜门板上，接线时将对应的线头接到对应的端子上，并将端子拧紧。
2、装置背部端子排采用2.5mm2螺钉固定，最多允许接2.5mm2导线一根，1.5mm2导线两根，端子均为可插拔式。
7.2 注意事项
1、严格按照装置端子标示接线。进行工频耐压试验时，必须把带电显示部分A、B、C三相及接地端子断开并用随机所配的短接端子短接，所有开关量输入节点必须是无源接入，信号线必须用屏蔽线，且电源线、输入线和输出线必须分离。
2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米（如果高于2500米订货时应注明）；
3、产品出厂时已调教好零点和精度，请勿随意调整；未按以上事项操作可能损坏产品。
7.3 调试
1、 按端子图接好线并校对正确后，通入电源。
2、将各开关量输入端短接，检查其功能是否正常。
3、湿度控制功能,用嘴对传感器吹气,至加热指示灯亮,加热输出端应为短路状态,当未接加热器时,断线报警灯亮,则该功能正常。
4、带电显示器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮，不带电时，闭锁锁解除绿色指示灯亮。
注意：在对开关柜一次系统做耐压试验时，如试验电压超过额定电压，请将本装置1、2、3、4号端子拔出并短接。
附1：装置尺寸图
开孔尺寸：220X165mm
