1概述
RS-YS-XK系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析。如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。
本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。
本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。
2功能及特点
u 模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
u 实时监控系统状态，对出现的异常运行状态做出准确判断，并做出及时动作；
u 工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
u 故障追忆功能，显示最近20次历史故障记录；
u 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
u 双硬件看门狗电路确保软件运行的可靠性；
u 中文液晶显示，运行状态清晰，菜单式操作，方便易用。
本常规控制器适用于频率为50HZ的电力系统中，若系统频率不满足要求，请咨询我司技术支持。
3 装置正面效果图
信号灯及按键说明：
u运行：正常运行指示灯，闪烁频率1Hz;
u谐振：谐振故障指示，谐振故障消除后熄灭；
u报警：故障指示，系统正常运行后熄灭；
u ↑ ↓ ±：菜单选择和参数调整按键；
u确认：进入下级菜单和确认参数设定按键；
u取消：返回上级菜单和取消参数设定按键；
复位：系统重新启动按键。
4 工作原理
微机消谐装置控制器是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器模块、按键和显示模块、信号采集模块、动作和报警信号输出模块、通信模块和电源模块等构成。
消谐功能是根据电网发生谐振故障时，电压互感器开口三角产生一定频率的交流电压，消谐装置采集此交流电压信号，对其进行变换和分析，判断系统出现的谐振类型，并且及时触发消谐电路工作，同时发出报警，从而起到消除铁磁谐振的目的。

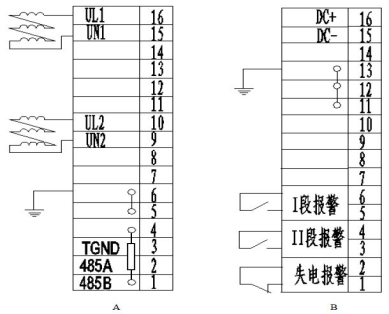

微机消谐装置端子接线
a) 端子 A为装置信号通讯：
u A15~A16为第 I段母线开口电压输入;
u A9~A10为第 II段母线开口电压输入；
u A5~A6为接地公共端；
u A4 为485通讯接口匹配电阻接入端，当把A2与A4连接时，485匹配电阻将被接入到通讯网络中。
u A3为485通讯接口地，使用时通过485屏蔽电缆的屏蔽层单端连接到地；
u A2为485通讯接口A端子;
u A1为485通讯接口B端子;
b) 端子 B 为装置电源报警：
B15~B16提供电源输入接口；
u B11~B13为接地端；
u B5~B6为第 I段母线故障报警端子,常开；
u B3~B4为第 II段母线故障报警端子,常开；
u B1~B2为失电报警端子，常闭；

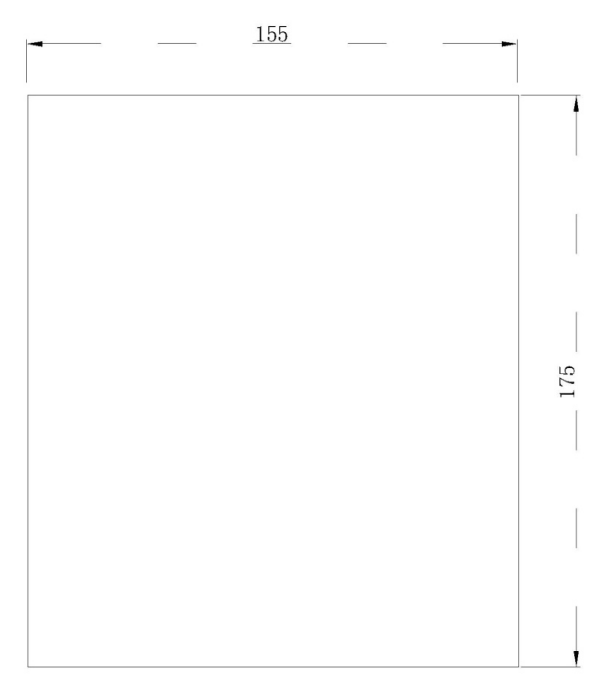

微机消谐装置安装尺寸
深度：120mm
前面板尺寸：160*195mm

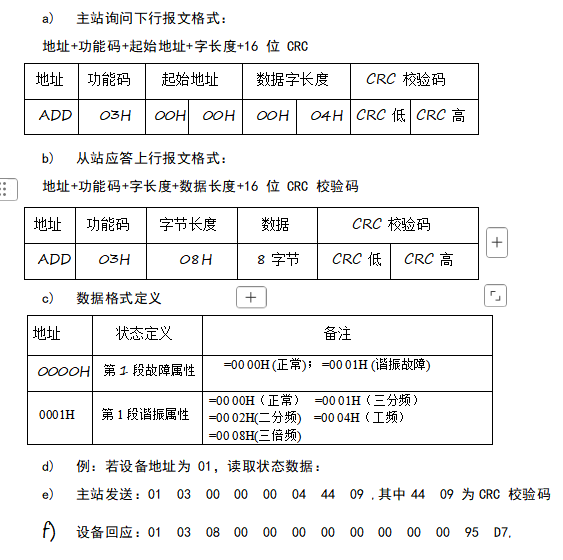

9 微机消谐装置通讯规约
消谐 MODBUS（RTU 模式）通讯规约，采用 RS-485, 波特率为9600bps，1 位起始位,8 位数据位，无奇偶校验，1 位停止位，共 10位。
XHG 出厂时站址和通讯波特率已设好，站址为 01。
CRC校验权值为 CRC-16=X16+X15+X5+1
